排氣閥

: 更新時間2023-04-20 21:42:57; 產品名稱; 型??????? 號KT45F-10; 公稱通徑DN25~DN500、NPS1~NPS20; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

礦漿排氣閥產品概述

KT45F礦漿排氣閥是一種由閥體、閥蓋、排氣罩和密封組件等部件組成的漿體管道自動排氣閥，其不僅在管道正常運行或礦漿泵啟動過程中排出積存的空氣，保持管道的過流能力與防止啟泵水錘，而且在管道出現負壓時，可向管道內吸進空氣，對水柱再彌合起緩沖作用，降低拉斷水錘的壓力，防止和避免管道遭到破壞。本產品主要用于各種固體物料、漿體輸送管道與其它各種流體管道的自動進排氣裝置，能避免因管道積氣而產生的氣阻、振動及水錘現象，消除由于停泵、管道排空等原因局部管段產生的負壓，是保護管道安全運行的重要設備。

凡是在管道隆起點和離心泵站的出口管道處等可能產生拉斷水柱的地方，均應安裝該礦漿排氣閥，且宜并列設置兩臺，一般情況下，根據漿體輸送管道的長度、公稱通徑和積氣多少而選用該產品的公稱通徑，其公稱通徑=(0.1~0.25)×輸送管道通徑。

礦漿排氣閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF3	CF8M	CF3M
3	浮球	304	304	304	304L	316	316L
4	密封組件	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
5	排氣罩	QT450	WCB	CF8	CF3	CF8M	CF3M
6	螺栓	304	304	304	304	316	316
7	螺母	304	304	304	304	316	316

礦漿排氣閥技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.3	10.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.45	15.0
高壓水密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	6.93	11.0
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02	0.02
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
適用介質	礦漿、漿液或漿體
工作溫度	0℃ ~ 85℃

礦漿排氣閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	尺寸mm		公稱壓力 PN	公稱尺寸 DN	尺寸mm
公稱壓力 PN	公稱尺寸 DN	H	Φ	公稱壓力 PN	公稱尺寸 DN	H	Φ
10	40	350	230	40	40	380	240
	50	380	240		50	400	250
	65	430	260		65	450	270
	80	490	300		80	490	290
	100	550	350		100	550	350
	150	615	400		150	620	400
	200	680	450		200	700	450
	250	740	500		250	800	510
16	40	350	230	63	40	480	260
	50	380	240		50	500	270
	65	430	260		65	540	320
	80	490	320		80	560	350
	100	550	350		100	580	400
	150	615	400		150	640	490
	200	680	460		200	720	540
	250	740	520		250	820	600
25	40	380	240	100	40	500	260
	50	400	250		50	530	280
	65	450	270		65	550	340
	80	490	320		80	580	380
	100	550	380		100	620	420
	150	620	450		150	670	500
	200	700	500		200	740	580
	250	800	550		250	840	650

礦漿排氣閥結構圖

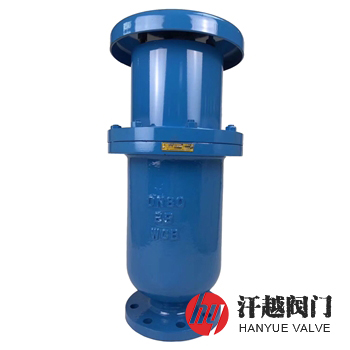

礦漿排氣閥

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及內件材料等，本產品應安裝在水平輸送管道的頂端，安裝時，需配檢修閘閥，當需對排氣閥進行維修或者拆卸時，應先關閉檢修閘閥，該閥不需要特殊維護，如需對其解體，需在我公司相關人員的指導下進行。
