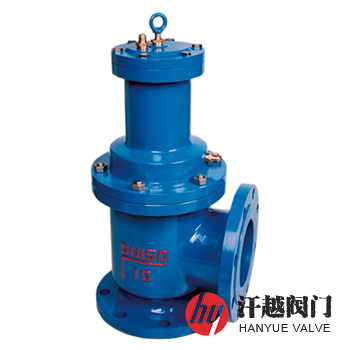

J744X液動角式排泥閥產品概述

J744X液動角式排泥閥由一個依靠液壓操作的雙室活塞傳動機構和角式截止閥組合而成，通過外裝換向閥改變液體進入活塞缸上腔或下腔，推動活塞運動，控制閥門的啟閉，快速排除污泥，其通常成排安裝于沉淀池外，以排走池底沉積的泥砂和污物。該閥出廠時閥板處于關閉狀態，當接通液壓源后，需開閥時，通過外裝控制系統，使驅動液體從活塞下部進入缸內，其活塞上行，并帶動閥桿和閥板向上移動，閥門被打開，排出沉定池污泥，排完后，然后調整換向閥開關，使活塞下腔泄壓，再將驅動液體轉由活塞上部進入缸內，從而迫使活塞下行來帶動閥桿和閥板向下移動，直至閥板與閥座密封面貼緊，隔斷閥體進出口通道。本產品采用液壓作為開啟動力，具有開啟時間短，阻力系數小，啟閉速度快，密封性能可靠性好等優點，如配以電磁換向閥還能實現遠控、自控及集中控制等，與手動相比，大大減輕了操作人員的勞動強度。

J744X液動角式排泥閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M
2	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
3	閥板	HT200	QT450-10	WCB	CF8	CF8M
4	閥桿	2Cr13	2Cr13	2Cr13	304	316
5	活塞座	HT200	QT450-10	WCB	CF8	CF8M
6	液壓缸體	HT200	QT450-10	WCB	CF8	CF8M
7	缸蓋	HT200	QT450-10	WCB	CF8	CF8M
8	螺栓	35	35	35	304	316
9	螺母	45	45	45	304	316

J744X液動角式排泥閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6
驅動介質壓力	0.15MPa ～ 0.5MPa
驅動介質	清水、空氣或按訂貨合同要求
設計制造	T/CCMSA 40523-2021 沉淀池用排泥閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	T/CCMSA 40523-2021 沉淀池用排泥閥
介質溫度	0℃ ~ 80℃

J744X液動角式排泥閥外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm				進液接管 G
公稱壓力 PN	公稱通徑 DN	H	H1	L1	L2	進液接管 G
6 ~ 10	80	460	345	135	115	?"
	100	500	375	145	125	?"
	150	630	475	185	155	?"
	200	750	565	225	185	?"
	250	835	620	250	215	?"
	300	970	730	280	240	?"
	350	1110	835	340	275	?"
	400	1220	910	345	310	?"

J744X液動角式排泥閥結構圖

J744X液動角式排泥閥

如果你需訂購我廠排泥閥產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質、配件要求等，以便我們選型，本系列產品驅動方式有手動、電動、氣動和液動等幾種，具體詳情請聯系我司銷售技術人員。
