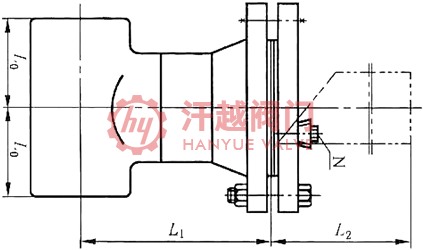

SRS2直流式T型過濾器是由鋼制對焊管件中的等徑三通加接管與帶頸對焊、帶頸平焊或板式平焊等法蘭通過焊接工藝制作而成的加長型直流式T型過濾器，其三通殼體上管口焊有接管，從而增大了過濾面積，并嚴格按《GB/T 14382-2008管道用三通過濾器》標準進行設計制造、試驗及檢驗。本產品焊縫平整，焊縫表面無裂紋、氣孔、夾渣及未焊縫等缺陷，采用碳鋼與低合金鋼制造的T型過濾器外表面涂有防銹底漆及面漆，漆膜光滑平整，無流痕、鼓泡、皺紋和裂紋，不銹鋼T型過濾器外表面進行酸洗鈍化或拋光處理，其Ra≤1.6μm。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 殼 體 | 20# | 1Cr5Mo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
2 | 接 管 | 20# | 1Cr5Mo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 法 蘭 | A105 | 1Cr5Mo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 法 蘭 蓋 | Q235B | 1Cr5Mo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
5 | 墊 片 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
6 | 濾筒濾網 | 304 | 304 | 304 | 316 | 316L |
7 | 螺 柱 | 35CrMo | 35CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
8 | 螺 母 | 30CrMo | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 排污螺塞 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 14382-2008 管道用三通過濾器 | ||||
對焊端部 | GB/T 12459-2017、GB/T 12224-2005、ASME B16.9-2012、ASME B16.25-2017 | ||||
檢驗試驗 | GB/T 14382-2008 管道用三通過濾器 | ||||
工作溫度 | -196℃ ~ 540℃ | ||||
公稱壓力 | 公稱尺寸 | 安裝尺寸mm | 過濾面積 | 排污口N | ||
L0 | L1 | L2 | ||||
16 ~ 40 (Class150) 20 (Class300) 50 | 50 | 64 | 235 | 260 | 126 | R ? |
65 | 76 | 265 | 295 | 153 | R ? | |
80 | 86 | 300 | 340 | 190 | R ? | |
100 | 105 | 355 | 405 | 290 | R ? | |
125 | 124 | 400 | 465 | 463 | R ? | |
150 | 143 | 455 | 530 | 606 | R ? | |
200 | 178 | 510 | 615 | 1209 | R ? | |
250 | 216 | 590 | 725 | 1698 | R ? | |
300 | 254 | 675 | 830 | 2517 | R ? | |
350 | 279 | 740 | 915 | 3135 | R ? | |
400 | 305 | 795 | 1005 | 3908 | R ? | |
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明結構形式、公稱壓力、公稱通徑、殼體材料、濾網材質、過濾精度等。本產品可按客戶需求承接定制，具體詳情請聯系我司銷售技術人員。
