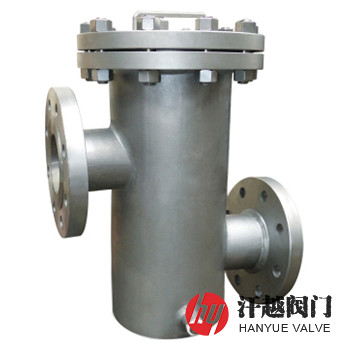

SRBIIIF雙相不銹鋼2507籃式過濾器是一種筒體、濾網座、接管、連接法蘭和法蘭蓋及濾籃等主要部件全部采用2507材料的籃式過濾器，該鋼種的固溶組織中既含有奧氏體相又含有鐵素體相，且兩者有適宜的比例，一般較少相的含量不低于30％，因其兼有奧氏體和鐵素體不銹鋼的特性，所以其抗拉強度特別是屈服強度明顯高于單相奧氏體鋼，并具有較高的抗氧化性和耐腐蝕性，與鐵素體和馬氏體不銹鋼相比，擁有韌性高、脆性轉變溫度低，耐晶間腐蝕性能和焊接性能均有顯著提高。其對照的國內牌號為022Cr25Ni7Mo4N，統一數字代號為S25073，美標ASTM A789M-05b標準使用S32750表示。本產品在海水淡化、特種船舶、石油化工、能源等領域得到廣泛應用。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 筒 體 | 2507 | S32750 | S25073 | 022Cr25Ni7Mo4N | 00Cr25Ni7Mo4N |
2 | 高低接管 | 2507 | S32750 | S25073 | 022Cr25Ni7Mo4N | 00Cr25Ni7Mo4N |
3 | 法 蘭 | 2507 | S32750 | S25073 | 022Cr25Ni7Mo4N | 00Cr25Ni7Mo4N |
4 | 法 蘭 蓋 | 2507 | S32750 | S25073 | 022Cr25Ni7Mo4N | 00Cr25Ni7Mo4N |
5 | 密 封 件 | PTFE | PTFE | PTFE | PTFE | PTFE |
6 | 過 濾 籃 | 2507 | S32750 | S25073 | 022Cr25Ni7Mo4N | 00Cr25Ni7Mo4N |
7 | 螺 柱 | 316 | 316 | 316 | 316 | 316 |
8 | 螺 母 | 316 | 316 | 316 | 316 | 316 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收 | ||||
法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
檢驗驗收 | SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收 | ||||
過濾精度 | 20μm ~ 16000μm | ||||
公稱壓力 | 公稱直徑 | 尺寸(mm) | B | ||||
D1 | L | H1 | H2 | H3 | |||
1.0 ~ 2.5 (Class150) 2.0 | 25 | 89 | 220 | 110 | 70 | 280 | R ? |
32 | 89 | 220 | 110 | 70 | 285 | R ? | |
40 | 114 | 280 | 120 | 100 | 340 | R ? | |
50 | 114 | 280 | 120 | 100 | 340 | R ? | |
65 | 140 | 330 | 160 | 110 | 400 | R ? | |
80 | 168 | 340 | 180 | 140 | 460 | R ? | |
100 | 219 | 420 | 220 | 170 | 550 | R ? | |
150 | 273 | 500 | 310 | 220 | 720 | R ? | |
200 | 325 | 560 | 390 | 280 | 900 | R ? | |
250 | 426 | 660 | 480 | 320 | 1070 | R ? | |
300 | 478 | 750 | 640 | 400 | 1360 | R ? | |
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明法蘭執行標準、公稱通徑、公稱壓力、筒體和接管材料、濾籃濾網材質、工作介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
