閘閥

: 更新時間2023-07-03 13:17:14; 產品名稱; 型??????? 號Z41W、Z41Y; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

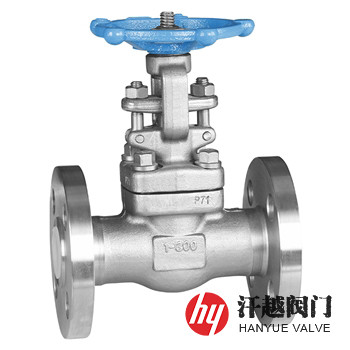

雙相不銹鋼F53閘閥產品概述

雙相不銹鋼F53閘閥是一種閥體、閥蓋、閘板、閥桿和閥座等部件采用ASTM A182 F53或S32750以及S25073等鍛制而成，適用于氯化物工況的超級雙相鋼閘閥，該閥所使用的材質屬鍛造超級雙相不銹鋼，相當于國產牌號022Cr25Ni7Mo4N，主要化學成分為C≤0.030%、Mn≤1.20%、P≤0.035%、S≤0.020%、Si≤0.80%、Ni為6.0%~8.0%、Cr為24.0%~26.0%、Mo為3.0%~5.0%、N為0.24%~0.32%、Cu≤0.50%，機械性能為抗拉強度≥800MPa、屈服強度≥550MPa，它的特點為較高的鉻含量和適量的鎳、鉬、銅多個元素的復合作用，特別是合適的含氮量使該鋼具有較好的綜合性能，其PREN值可達到42，因而耐點蝕、耐縫隙腐蝕和均勻腐蝕性能優良，其中的雙相組織保證了它有很高的抗應力腐蝕開裂，而且強度也很高，所以本產品滿足了在苛刻介質條件下的工況要求，并能保證使用壽命，非常適合安裝在化工、石油、石化和海洋工業的管線輸送系統上，用于切斷介質。

雙相不銹鋼F53閘閥部件材料

序號	部件名稱	材料名稱
1	閥體	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
2	閥蓋	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
3	閘板	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
4	閥座	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
5	閥桿	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
6	填料壓板	A182 F53	S32750	S25073	022Cr25Ni7Mo4N
7	填料	PTFE	PTFE	PTFE	PTFE
8	活節螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M

雙相不銹鋼F53閘閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	GB/T 9113、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

雙相不銹鋼F53閘閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	158	100
	?	13.5	117	117	169	100
	1	18	127	127	197	100
	1 ?	24	140	140	236	160
	1 ?	29	165	165	246	160
	2	36.5	203	203	283	180
300	?	10	140	140	158	100
	?	13.5	152	152	169	100
	1	18	165	165	197	100
	1 ?	24	178	178	236	160
	1 ?	29	190	190	246	160
	2	36.5	216	216	283	180
600	?	10	165	165	169	100
	?	13.5	190	190	197	100
	1	18	216	216	236	100
	1 ?	24	229	229	246	160
	1 ?	29	241	241	283	160
	2	36.5	292	292	320	180
900 ~ 1500	?	13.5	216	216	197	125
	?	18	229	229	197	125
	1	24	254	254	236	160
	1 ?	29	279	279	246	160
	1 ?	36.5	305	305	283	180
	2	45	371	368	330	200
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼F53閘閥結構圖

F53閘閥

本產品材質還可選用ASTM A182 GR. F51、F55、F60、F61及其他等鍛鋼牌號，有明桿和暗桿兩種結構型式。如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱通徑、閥體和內件材料及端部連接形式等。
