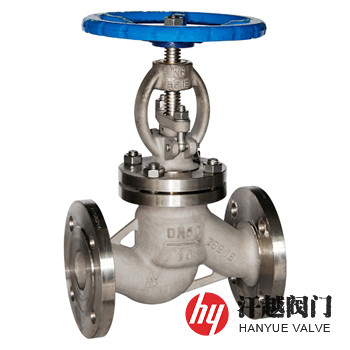

純鎳截止閥是一種閥體、閥蓋、閥瓣、閥座和閥桿采用N4、N6或Nickel 201、Nickel 200以及UNS N02201、N02200等鑄造或鍛造而成，具有良好的導電、導熱性能和耐酸堿腐蝕特性的鎳截止閥，該閥所使用材質的化學成分中Ni和Co的含量大于99.5%，其它雜質含量低于0.5%，具有很好的力學和耐蝕性能，在高溫與許多強腐蝕環境下也有優異的力學性能，特別是耐燒堿的腐蝕能力強，不論在高溫或熔融的堿中都比較穩定，而且還具備良好的抗氧化性，在常溫下不與氧氣發生反應，當溫度達到500℃左右時才發生輕微的氧化，由于鎳擁有顯著的鈍化傾向，室溫條件下在堿性和非氧化性無機酸的環境中也表現出良好的耐腐蝕能力，同時它還有較高的電真空性和很好的加工性能，因此，本產品廣泛應用于煤化工、制堿、石化、以及海洋等工業領域。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | N4 | N6 | N02201 | N02200 | Nickel201 | Nickel200 |
2 | 閥 蓋 | N4 | N6 | N02201 | N02200 | Nickel201 | Nickel200 |
3 | 閥 瓣 | N4 | N6 | N02201 | N02200 | Nickel201 | Nickel200 |
4 | 閥 座 | N4 | N6 | N02201 | N02200 | Nickel201 | Nickel200 |
5 | 閥 桿 | N4 | N6 | N02201 | N02200 | Nickel201 | Nickel200 |
6 | 上密封座 | N4 | N6 | N02201 | N02200 | Nickel201 | Nickel200 |
7 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
8 | 螺 栓 | A193 B8 | A193 B8 | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
9 | 螺 母 | A194 8 | A194 8 | A194 8 | A194 8 | A194 8 | A194 8 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 | 16.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 | 24.0 |
上密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 | 17.6 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 | 17.6 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975 | |||||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013 | |||||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||||
公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | |||||
L | H | D | D1 | b-f | Z-?d | ||
16 | 15 | 130 | 218 | 95 | 65 | 14-2 | 4-14 |
20 | 150 | 258 | 105 | 75 | 14-2 | 4-14 | |
25 | 160 | 275 | 115 | 85 | 14-2 | 4-14 | |
32 | 180 | 280 | 135 | 100 | 16-2 | 4-18 | |
40 | 200 | 330 | 145 | 110 | 16-3 | 4-18 | |
50 | 230 | 350 | 160 | 125 | 16-3 | 4-18 | |
65 | 290 | 370 | 180 | 145 | 18-3 | 4-18 | |
80 | 310 | 400 | 195 | 160 | 20-3 | 8-18 | |
100 | 350 | 415 | 215 | 180 | 20-3 | 8-18 | |
125 | 400 | 460 | 245 | 210 | 22-3 | 8-18 | |
150 | 480 | 510 | 280 | 240 | 24-3 | 8-23 | |
200 | 600 | 710 | 335 | 295 | 26-3 | 12-23 | |
250 | 650 | 786 | 405 | 335 | 30-3 | 12-25 | |
300 | 750 | 925 | 460 | 410 | 30-4 | 12-25 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品材質可選用ASTM A494 CZ100、UNS N02201、UNS N02200、Nickel 201、Nickel 200及N4、N6等鑄件或鍛件牌號。尊敬的用戶！如你需訂購我廠不銹鋼截止閥產品，咨詢時請說明公稱通徑、公稱壓力、法蘭標準、閥體和內件材質及驅動方式等。
