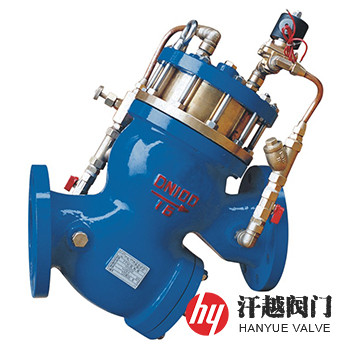

過濾活塞式控制閥

: 更新時間2023-04-22 16:58:11; 產品名稱; 型??????? 號YQ98006; 公稱通徑DN40~DN800; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

YQ98006型過濾活塞式電磁控制閥產品概述

YQ98006型過濾活塞式電磁控制閥是一種由主閥、電磁導閥、針型閥、球閥和微形過濾器等組成水力控制接管系統，利用電信號遙控電磁導閥可以實現對主閥進行開啟或關閉的閥門。當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態，當電磁導閥關閉時，主閥上腔控制室的水不能流出，控制室升壓，推動活塞關閉主閥。該閥采用三向電磁閥控制，維護簡單，其能夠根據電信號準確快速的控制閥門啟閉，而且閥的關閉速度可調，平穩關閉不會產生壓力波動。本產品廣泛應用于高層建筑和工礦企業以及醫藥、食品等領域的管路系統中，主要安裝在各類給水系統的管道上。

YQ98006型過濾活塞式電磁控制閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF8M	CF3M
3	閥座	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
4	閥瓣	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
5	閥桿	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	活塞	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
8	彈簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
9	過濾器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
10	球閥	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
11	調節閥	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
12	電磁閥	組合件	組合件	組合件	組合件	組合件

YQ98006型過濾活塞式電磁控制閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.0	2.5	4.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.0	3.75	6.0
高壓液密封試驗壓力(MPa)	1.1	1.76	2.2	2.75	4.4
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
連接法蘭	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
壓力試驗	GB/T 13927-2008、API 598-2016
適用介質	清水或物理化學性質類似于水的介質
工作溫度	0℃ ~ 80℃

YQ98006型過濾活塞式電磁控制閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm
公稱壓力 PN	公稱通徑 DN	L	D	K	R	C-f	n-?d
16	50	250	160	125	100	16-3	4-18
	65	280	180	145	120	18-3	4-18
	80	335	195	160	135	20-3	8-18
	100	380	215	180	155	20-3	8-18
	125	425	245	210	185	22-3	8-18
	150	480	280	240	210	24-3	8-23
	200	570	335	295	265	26-3	12-23
	250	650	405	355	320	30-3	12-25
	300	740	460	410	375	30-4	12-25
	350	810	520	470	435	34-4	16-25
	400	860	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

YQ98006型過濾活塞式電磁控制閥結構圖

過濾活塞式電磁控制閥

本產品電磁閥電壓有220V交流電和24V直流電兩種可供選擇，形式有防爆、常開中、常閉等(任選)。如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、主閥和元件材料要求等。
