止回閥

: 更新時間2023-07-09 16:16:44; 產品名稱; 型??????? 號H44W、H44Y; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

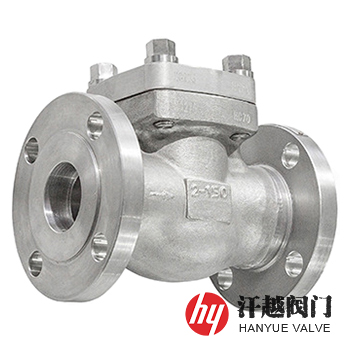

雙相不銹鋼F51止回閥產品概述

雙相不銹鋼F51止回閥是一種閥體、閥蓋、閥瓣、閥座和搖桿等采用ASTM A182 F51或S31803以及S22253等鍛件毛坯加工而成，在中性氯化物和硫化氫介質中具有優異的耐應力腐蝕性能和良好的強度及韌性的緊湊型鍛鋼止回閥，該閥所使用的材料主要化學成分為C≤0.030%、Mn≤2.00%、P≤0.030%、S≤0.020%、Si≤1.00%、Ni為4.5%~6.5%、Cr為21.0%~23.0%、Mo為2.5%~3.5%、N為0.08%~0.20%，力學性能為抗拉強度≥620MPa、屈服強度≥450MPa、延伸率≥25%、斷面收縮率≥45%，平均沖擊功≥45J，其由于兼備了超低碳，Cr含量高以及添加了Mo、N等元素的特點，室溫為鐵素體和奧氏體的雙相組織(兩相各約占50%)，因而具有更高的耐縫隙蝕、耐晶間蝕、耐應力腐蝕和耐氯離子點蝕以及耐高速泥沙沖刷等能力，擁有較高的力學性能和較低的熱膨脹系數以及較好的可焊性。本產品在石油、天然氣、石化、環保、制藥、食品、紙漿和造紙等工業領域得到廣泛使用。

雙相不銹鋼F51止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
2	閥蓋	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
3	閥瓣	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
4	閥座	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
5	搖桿	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
6	墊片	PTFE	PTFE	PTFE	PTFE
7	閥蓋螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

雙相不銹鋼F51止回閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
高壓液密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

雙相不銹鋼F51止回閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	d	L	L1	H
150(PN20)	?	15	10	108	108	77
	?	20	13	117	117	81
	1	25	17.5	127	127	93
	1 ?	32	23	140	140	95
	1 ?	40	30	165	165	103
	2	50	35	203	203	118
300(PN50)	?	15	10	152	152	61
	?	20	13	178	178	78
	1	25	17.5	203	203	84
	1 ?	32	23	216	216	101
	1 ?	40	30	229	229	120
	2	50	35	267	267	133
600(PN110)	?	15	10	165	165	61
	?	20	13	190	190	78
	1	25	17.5	216	216	84
	1 ?	32	23	229	229	101
	1 ?	40	30	241	241	120
	2	50	35	292	292	133
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼F51止回閥結構圖

F51止回閥

本產品材質還可選用ASTM A182 GR.F53、F55、F60、F61及其他等鍛鋼牌號，有升降、球形和旋啟式三種結構型式。如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱通徑、閥體和內件材料及端部連接形式等。
