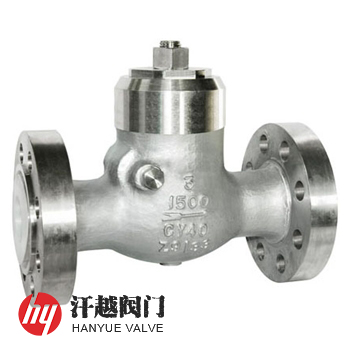

Inconel600止回閥是一種閥體、閥蓋、閥瓣和搖桿等由ASTM A494 CY40材質鑄制成型，閥座和銷軸采用ASTM B564 N06600或Inconel 600、Alloy 600等鍛制或軋制而成，具有良好的抗高溫氧化、耐氯離子應力腐蝕和高純度堿腐蝕能力的英康乃爾止回閥。該閥主體部件所使用的材料為工業閥門用Ni-Cr-Fe合金鑄造的鑄件，其通過在鎳中添加鉻、鐵等元素固溶強化，從而改善機械性能以及高溫抗氧化和耐腐蝕性，它在室溫和低溫的力學性能與鉻鎳奧氏體不銹鋼相近，但在高溫中更優，在600~650℃中可長期使用，在大氣、水和蒸汽介質中耐蝕性極佳，保持金屬光澤，并能耐各種堿性溶液的腐蝕，此外，本產品在氯化物環境中有很高的抗應力腐蝕的性能，還能抗沸濃硝酸、發煙硝酸、含硫和釩的高溫氣體及燃燒物的腐蝕。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A494 CY40 | B564 N06600 | Inconel 600 | Alloy 600 |
2 | 閥 蓋 | A494 CY40 | B564 N06600 | Inconel 600 | Alloy 600 |
3 | 閥 瓣 | A494 CY40 | B564 N06600 | Inconel 600 | Alloy 600 |
4 | 搖 桿 | A494 CY40 | B564 N06600 | Inconel 600 | Alloy 600 |
5 | 閥 座 | Inconel 600 | Inconel 600 | Inconel 600 | Inconel 600 |
6 | 銷 軸 | Inconel 600 | Inconel 600 | Inconel 600 | Inconel 600 |
7 | 螺 柱 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12236-2008、ASME B16.34-2013、API 6D-2014 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、API 6D-2014 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ASME B16.47-2017 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、API 6D-2014 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | 2 | 203 | 155 | 600 | 2 | 292 | 190 |
2 ? | 216 | 190 | 2 ? | 330 | 215 | ||
3 | 241 | 200 | 3 | 356 | 250 | ||
4 | 292 | 225 | 4 | 432 | 260 | ||
5 | 330 | 245 | 5 | 508 | 310 | ||
6 | 356 | 260 | 6 | 559 | 350 | ||
8 | 495 | 305 | 8 | 660 | 420 | ||
10 | 622 | 390 | 10 | 787 | 490 | ||
12 | 698 | 410 | 12 | 838 | 525 | ||
300 | 2 | 267 | 180 | 900 | 2 | 368 | 195 |
2 ? | 292 | 200 | 2 ? | 419 | 235 | ||
3 | 318 | 225 | 3 | 381 | 260 | ||
4 | 356 | 240 | 4 | 457 | 275 | ||
5 | 400 | 275 | 5 | 559 | 320 | ||
6 | 444 | 310 | 6 | 610 | 370 | ||
8 | 533 | 370 | 8 | 737 | 435 | ||
10 | 622 | 410 | 10 | 838 | 520 | ||
12 | 711 | 440 | 12 | 965 | 530 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品也可采用ASTM B564 N06600或UNS N06600及Inconel 600、Alloy 600等材料整體鍛造成型，按結構形式有直通升降式、立式升降式和旋啟式三種。如你需訂購我廠不銹鋼止回閥產品，咨詢時煩請說明規格型號。
