蒸汽減壓閥

: 更新時間2023-05-12 15:59:18; 產品名稱; 型??????? 號Y43H、Y43Y; 公稱通徑DN15~DN500; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

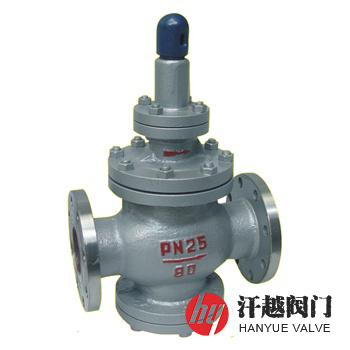

Y43H蒸汽減壓閥產品概述

Y43H蒸汽減壓閥是一種通過啟閉件的開度來調節介質的流量，將閥前管路較高的壓力減至閥后所需的壓力，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定值的先導活塞式蒸汽減壓閥。該閥是通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能，其步驟為擰動調節螺釘，頂開導閥閥瓣，介質從進口側進入活塞上方，由于活塞面積大于主閥瓣面積，推動活塞向下移動，使主閥打開，由閥后壓力平衡調節彈簧的壓力改變導閥的開度，從而改變活塞上方的壓力，控制主閥瓣的開度，使閥后的壓力保持恒定。

Y43H蒸汽減壓閥出廠時，調節彈簧處于放松狀態，此時主閥瓣和副閥瓣處于關閉狀態，使用時按順時針轉動調節螺釘，壓縮調節彈簧，彈簧下座推動膜片向下運動，克服副閥瓣彈簧阻力打開副閥瓣，介質通過閥前控制氣路，經過副閥瓣，進入活塞上方氣腔形成一定壓力?；钊诮橘|壓力的作用下向下移動，克服活塞環與氣缸壁的摩擦阻力、主閥瓣彈簧壓縮彈力、介質對主閥瓣的壓力推動主閥瓣離開主閥座，使介質流向出口，閥后部分介質通過閥后控制氣路進入膜片下方氣腔，對膜片形成向上的推力，當閥后壓力升高到一定程度時，這個推力與預調的彈簧力平衡，閥門的開啟程度確定，介質經閥門節流后流向閥后形成一定壓力。

Y43H蒸汽減壓閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	WC6	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	WC6	CF8	CF3	CF8M	CF3M
3	下閥蓋	WCB	WC6	CF8	CF3	CF8M	CF3M
4	閥座	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
5	閥瓣	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
6	活塞	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
7	導閥座	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
8	導閥桿	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
9	膜片	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
10	主閥彈簧	50CrVA	50CrVA	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
11	導閥彈簧	50CrVA	50CrVA	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
12	調節彈簧	60Si2Mn	60Si2Mn	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2

Y43H蒸汽減壓閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
最高進口壓力(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
出口壓力范圍(MPa)	0.1~1.0	0.1~1.6	0.1~2.5	0.5~3.5	0.5~3.5	0.5~4.5
最小壓差(MPa)	0.15	0.15	0.2	0.4	0.8	1.0
設計制造	GB/T 12246-2006 先導式減壓閥
結構長度	JB/T 2205-2013 減壓閥結構長度
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
性能試驗	GB/T 12245-2006 減壓閥性能試驗方法

Y43H蒸汽減壓閥外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm			公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	H1	公稱壓力 PN	公稱通徑 DN	L	H	H1
16 ~ 25	15	160	295	90	40	15	180	295	90
	20	160	330	98		20	180	330	98
	25	180	330	110		25	200	330	110
	32	200	330	110		32	220	330	110
	40	220	345	125		40	240	345	125
	50	250	345	125		50	270	345	125
	65	280	350	130		65	300	350	130
	80	310	385	160		80	330	385	160
	100	350	385	170		100	380	385	170
	125	400	400	200		125	450	400	200
	150	450	415	210		150	500	415	210
	200	500	475	240		200	550	475	240
	250	650	525	290		250	650	525	290
	300	800	580	335		300	800	580	335
	350	850	620	375		350	850	620	375
	400	900	660	405		400	900	660	405
	450	900	730	455		450	900	730	455
	500	950	750	465		500	950	750	465
63	15	180	305	105	100 ~ 160	15	180	305	105
	20	180	340	105		20	200	340	105
	25	200	340	120		25	220	340	120
	32	220	340	120		32	230	340	120
	40	240	355	135		40	240	355	135
	50	270	355	135		50	300	355	135
	65	300	360	140		65	340	360	140
	80	330	395	17		80	360	395	17
	100	380	400	185		100	380	400	185
	125	450	415	215		125	450	415	215
	150	500	430	225		150	500	430	225
	200	550	495	260		200	550	495	260
	250	650	545	310		250	650	545	310
	300	800	600	355		300	800	600	355
	350	850	640	395		350	850	640	395
	400	900	690	435		400	900	690	435
	500	950	780	495		500	950	780	495

Y43H蒸汽減壓閥結構圖

Y43H蒸汽減壓閥

如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、內件材質、工作溫度等以便選型，本產品進口壓力和出口壓力的壓差不小于0.2MPa，有法蘭和螺紋兩種連接方式，具體詳情請聯系我司銷售技術人員。
