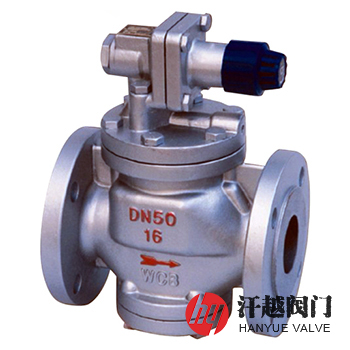

YG43H高靈敏度蒸汽減壓閥是一種主要由主閥和導閥兩部分構成的先導活塞式減壓閥，其主閥由閥座、主閥盤、活塞、缸套、彈簧等零件組成，而導閥則由閥座、閥瓣、膜片、彈簧、調節彈簧等部件組成。該閥通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，經過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，來實現減壓穩壓功能。本產品順時針旋轉調節螺釘，閥瓣為開啟狀態。
YG43H高靈敏度蒸汽減壓閥在普通減壓閥的基礎上加大了活塞面積，改變了節流結構和密封形式，改進了導閥結構和調節彈簧形式，從而提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化、流量變化等因素引起的壓力偏差，改善了流線分布，降低了噪聲，改進了密封面結構，延長了密封面壽命。本產品主要用在蒸汽管路系統，適用于進口壓力變化大，流量變化大的蒸汽管道。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 底 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
4 | 閥 座 | 2Cr13 | 304 | 304L | 316 | 316L |
5 | 閥 瓣 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 缸 套 | ZCuAl10Fe3 | 304 | 304L | 316 | 316L |
7 | 活 塞 | ZCuAl10Fe3 | 304 | 304L | 316 | 316L |
8 | 導 閥 座 | 2Cr13 | 304 | 304L | 316 | 316L |
9 | 導 閥 瓣 | 2Cr13 | 304 | 304L | 316 | 316L |
10 | 膜 片 | PH15-7Mo | 304 | 304L | 316 | 316L |
11 | 主閥彈簧 | 50CrVA | 304 | 304L | 316 | 316L |
12 | 導閥彈簧 | 50CrVA | 304 | 304L | 316 | 316L |
13 | 調節彈簧 | 60Si2Mn | 304 | 304L | 316 | 316L |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
最高進口壓力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
出口壓力范圍(MPa) | — | 0.04 ~ 0.6 | 0.04 ~ 1.0 | — | — |
最小壓差(MPa) | — | 0.05 | 0.07 | — | — |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||||
結構長度 | JB/T 2205-2013 減壓閥 結構長度 | ||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017 | ||||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||||
公稱壓力 PN | 公稱通徑 DN | 公稱尺寸 NPS | 尺寸mm | 流量系數 Cv | ||
L | H | H1 | ||||
10 ~ 25 (Class150) 20 | 15 | ? | 140 | 160 | 65 | 1.0 |
20 | ? | 140 | 160 | 65 | 2.5 | |
25 | 1 | 150 | 168 | 68 | 4.0 | |
32 | 1 ? | 180 | 185 | 75 | 6.5 | |
40 | 1 ? | 180 | 185 | 78 | 9.0 | |
50 | 2 | 200 | 193 | 88 | 16.0 | |
65 | 2 ? | 230 | 208 | 98 | 25.0 | |
80 | 3 | 260 | 228 | 117 | 36.0 | |
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力，但一般減壓閥都要求進出口壓差必須≥0.2Mpa，公稱通徑、閥體材質、內件材質等，具體詳情請聯系我司銷售技術人員。
