減壓閥

: 更新時間2023-05-14 13:51:34; 產品名稱; 型??????? 號Y13X、YB13X; 公稱通徑DN25~DN80; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

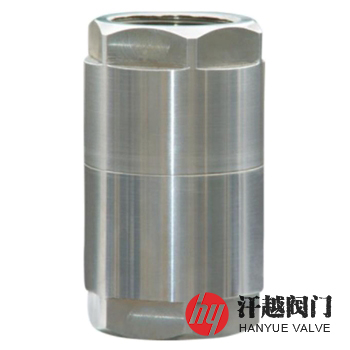

Y13X比例式減壓閥產品概述

Y13X比例式減壓閥是一種由閥體、閥座、導流蓋和活塞等部件組成的內螺紋連接型比例式減壓閥，其閥體兩端有便于連接的螺紋接口，可與管道、管道配件、附件直接相連。該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。本產品通常用于高層建筑、泵站及消防系統，既能減動壓也可減靜壓，減壓比例精確。

我廠生產的Y13X比例式減壓閥是種等比例減低流經介質壓力的調節閥，其參考減壓比有2：1、3：1、4：1、5：1、3：2、5：2、4：3等，如用戶有特殊要求，亦可根據用戶的需求設計成特定的減壓比。該閥內件采用抗腐蝕性能優良的銅或不銹鋼材料，具有可靠的防腐性。本產品結構簡單，外形美觀、質量可靠，比例準確，工作平穩，性能可靠。

Y13X比例式減壓閥部件材料

序號	部件名稱	材料名稱
1	閥體	ZCuZn40Pb2	CF8	CF3	CF8M	CF3M
2	閥座	NBR	NBR	NBR	NBR	NBR
3	活塞	2Cr13	304	304L	316	316L
4	導 流蓋	2Cr13	304	304L	316	316L
5	O 型圈	NBR	NBR	NBR	NBR	NBR
6	螺栓	304	304	304	316	316L

Y13X比例式減壓閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
壓力誤差	≤8％	≤8％	≤8％	≤8％	≤8％
最小開啟壓力	減壓比2:1時為0.2MPa；減壓比3:1時為0.3MPa
設計制造	GB/T 21386-2008 比例式減壓閥
螺紋標準	GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等
檢驗試驗	GB/T 21386-2008 比例式減壓閥
適用介質	水或物理性質類似于水的介質
工作溫度	0℃ ~ 100℃

Y13X比例式減壓閥外型尺寸

公稱壓力 PN	公稱通徑 DN	公稱尺寸 NPS	尺寸mm
公稱壓力 PN	公稱通徑 DN	公稱尺寸 NPS	L0	L	D	G
10 ~ 16	15	?	—	80	50	?"
	20	?	—	80	50	?"
	25	1	—	90	54	1"
	32	1 ?	—	100	60	1 ?"
	40	1 ?	—	110	68	1 ?"
	50	2	—	120	80	2"
	65	2 ?	—	140	104	2 ?"

Y13X比例式減壓閥結構圖

Y13X比例式減壓閥

如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，一般本產品的口徑選用與管道的公稱通徑相同，不采取放大或縮小口徑的方法。
